高温防火电缆

执行标准：企业标准。耐火特性符合GB12666.6-90要求(等效采用IEC331)。
使用特性：
1、长期使用工作温度：300-800℃；短期使用1000℃，90分钟
2、额定电压Uo/U：450/750V、600/1000V
3、****环境温度：固定敷设－60℃，非固定敷设－20℃
4、*小弯曲半径：非铠装电缆不小于电缆外径的的10倍，铠装电缆不小于电缆外径的12倍。

用途：
适用于发电、冶金等高温、防火、防腐恶劣环境中的型号检测及电力传输。尤其适用于消防与保安系统的系统保护回路的控制及动力传输。
该产品重要的特征是：能在1000℃下使用90分钟，维持在火灾状况下给消防、救生设备和保安系统供应电能，以减少人员伤亡和降低救援难度

型号及名称：

序号	名称	敷设方式	敷设方式
1	AFHBRP	耐高温防火电缆	用于各种移动电器设备
2	ABHBRP	耐高温屏蔽防火软电缆

规格：

型号	额定电压（U0/U）(KV)	芯数	标称截面(mm²)
ABHBR ABHBRP	0.6/1	3、3+1	1.5-150

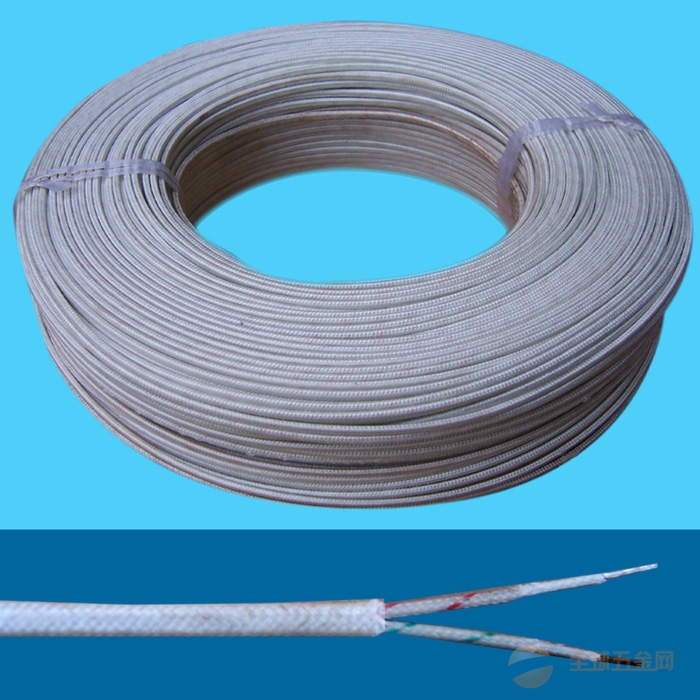

产品样图　

项 目	代号	含义说明
系列代号	NH	防火电缆
绝缘材料	F	防火绝缘材料
屏蔽材料	/ P1	无屏蔽可省略 镀锡铜丝编织屏蔽
护套材料	F	聚全氟乙丙烯
铠装材料	2232	钢带铠装 细钢丝铠装
导体种类	A B	单股导体 绞合导体

序号 ABHBRP AFHBRP 1 铜芯或镍芯 2 聚四氟绕包玻纤编织 氟塑料绝缘或云母带着绝缘 3 玻纤 玻纤 4 高温玻纤布 5 云母带 6 玻纤布绕包 7 外屏蔽护套

电缆结构参数：

序号	芯数×标称截面	芯数(根/直径) (mm)	电缆****外径 (mm)		计算重量(dg/dm)
			ABHBR	ABHBRP	ABHBR	ABHBRP
1	3×1.5	32/0.25	10.2	10.9	135.2	167
2	3×2.5	49/0.25	11.1	11.9	169.6	205
3	3×4	56/0.30	13.4	14.0	267.0	301.5
4	3×6	84/0.30	15.6	16.4	357.2	424.5
5	3×10	84/0.40	18.7	19.6	541.4	624.4
6	3×16	126/0.40	22.5	23.4	812.0	908.8
7	3×25	196/0.40	27.5	28.7	1220	1405
8	3×35	276/0.40	32.1	33.9	1635	1851
9	3×2.5+1×1.5	49/0.25	12.2	12.9	2118.8	251
10	3×4+1×1.5	56/0.30	14.0	14.9	301.0	345.4
11	3×6+1×2.5	84/0.30	16.4	17.6	411.2	483
12	3×10+1×4	84/0.40	19.7	20.5	634.5	719.6
13	3×16+1×10	126/0.40	24.3	25.6	994	1154
14	3×25+1×16	196/0.40	29.2	30.5	1473	1667
15	3×32+1×16	276/0.40	35.1	36.4	1952	2150
